首頁 / 產品中心

專注小型數控機床研發制造16年

2000+用戶的共同選擇,讓中國裝備與世界同步!
  • VMC300小型五軸加工中心
  • VMC300小型五軸加工中心
  • 微型五軸加工中心
  • 育菁五軸加工中心
  • 育菁裝備微型五軸加工中心

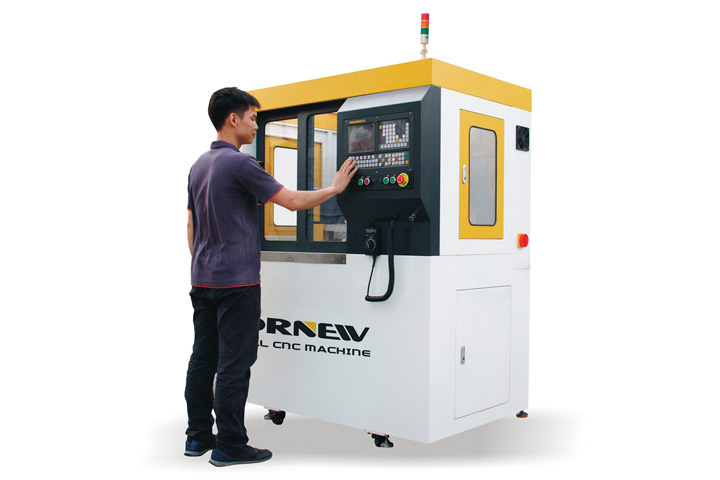

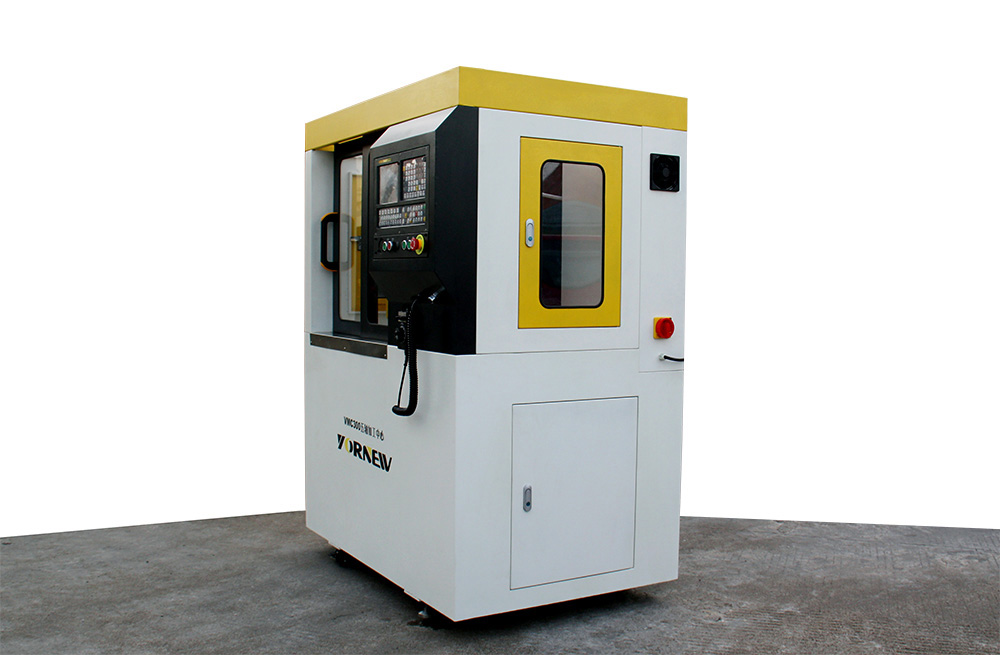

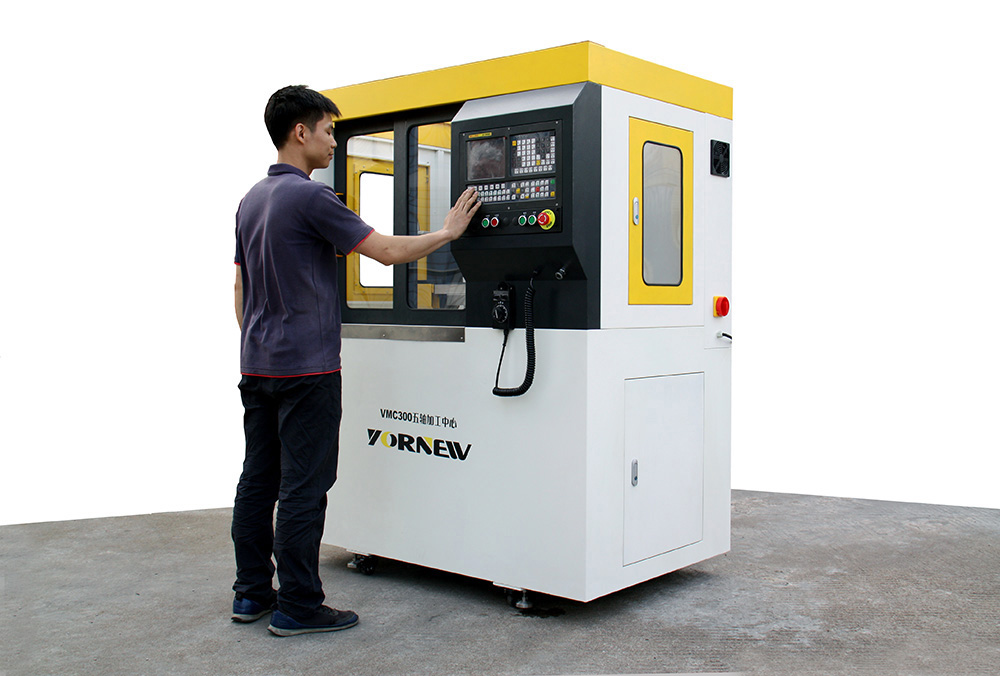

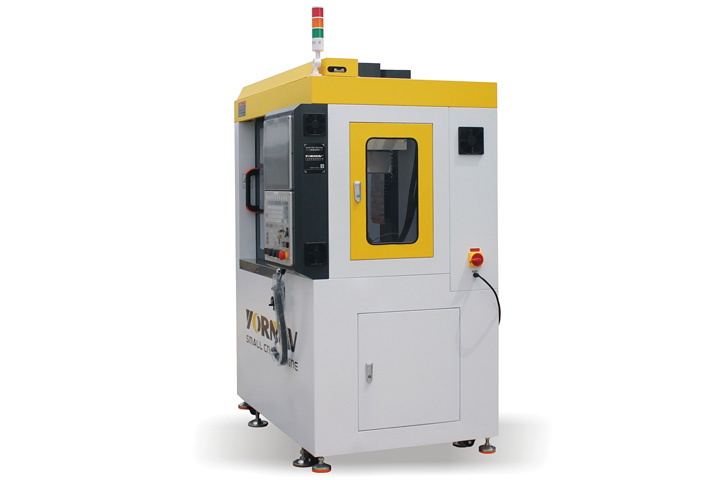

型號: VMC300

名稱: 小型五軸加工中心


適合小零件加工、科研單位五軸零件加工,高校、職業五軸數控教學等。

  • ■ 緊湊設計,占地面積小,空間利用率高.
  • ■ 5軸聯動,配置YORNEW M5五軸聯動數控系統,支持RTCP刀尖跟隨功能.
  • ■ 10工位快速換刀系統,使用氣壓0.6 Mpa.
  • ■ 配置水冷高速主軸、XYZAC電機使用伺服電機.
  • ■ 兼容國際標準G代碼和多種CAM軟件(MasterCAM,UG等).

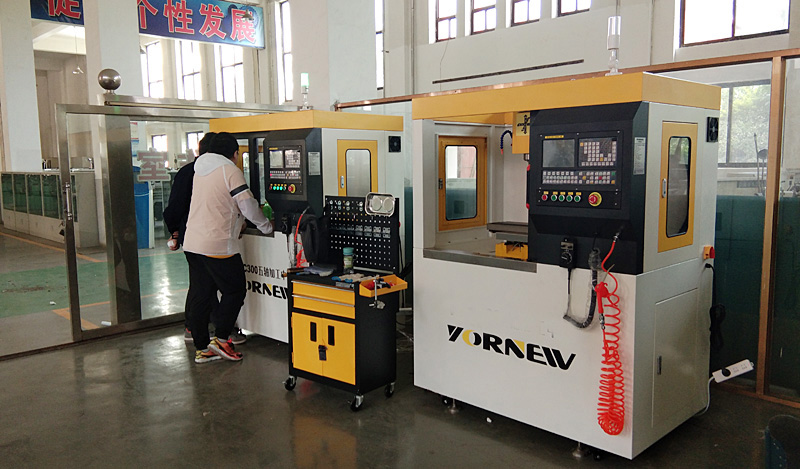

  • ■ 應用于高校科研單位:首板、樣品,小批量產品加工.

設備簡介

1、使用220伏電壓,帶聯鎖防護裝置,占地小,耗電少,通過歐盟CE安全認證、采用高精度直線導軌、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿;可加工材料:鋼、鐵、銅、鋁合金等;
2、配置YORNEW M5工業級五軸聯動數控系統,支持RTCP刀尖跟隨功能、適用于小型精密五軸零件及各種復雜三軸零件加工,可選配華中848Di數控系統;
3、配置精密高速主軸單100-24000rpm,主軸電機功率2.2kw,XYZAC移動軸采用伺服電機,帶工件冷卻液循環系統和自動對刀儀;
4、配置10工位快速換刀系統,使用氣壓0.6 Mpa,可極大提高復雜產品的加工效率及加工精度;
5、支持標準G代碼和多種CAM軟件(MasterCAM、UG、Fusion360等);
6、可選配加裝在線測量功能,實現方形/圓形工件的自動補償功能、凹凸臺的深度自動補償功能、角度糾正功能、自動分中功能、自動對頂功能;
7、配有移動腳輪和水平腳墊,方便設備的移動與定位;

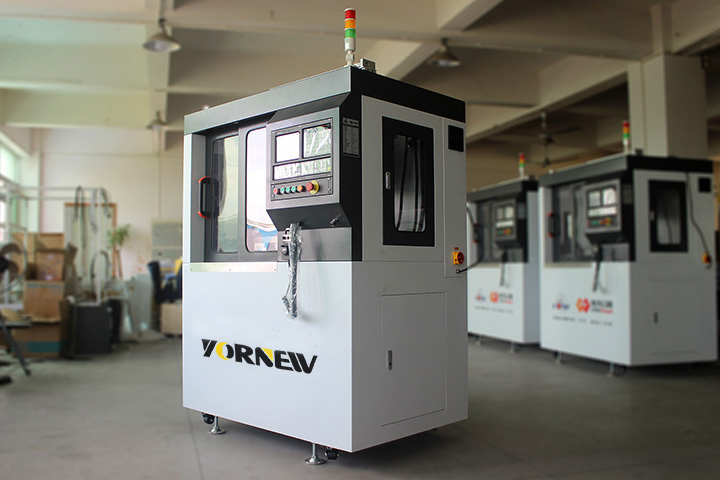

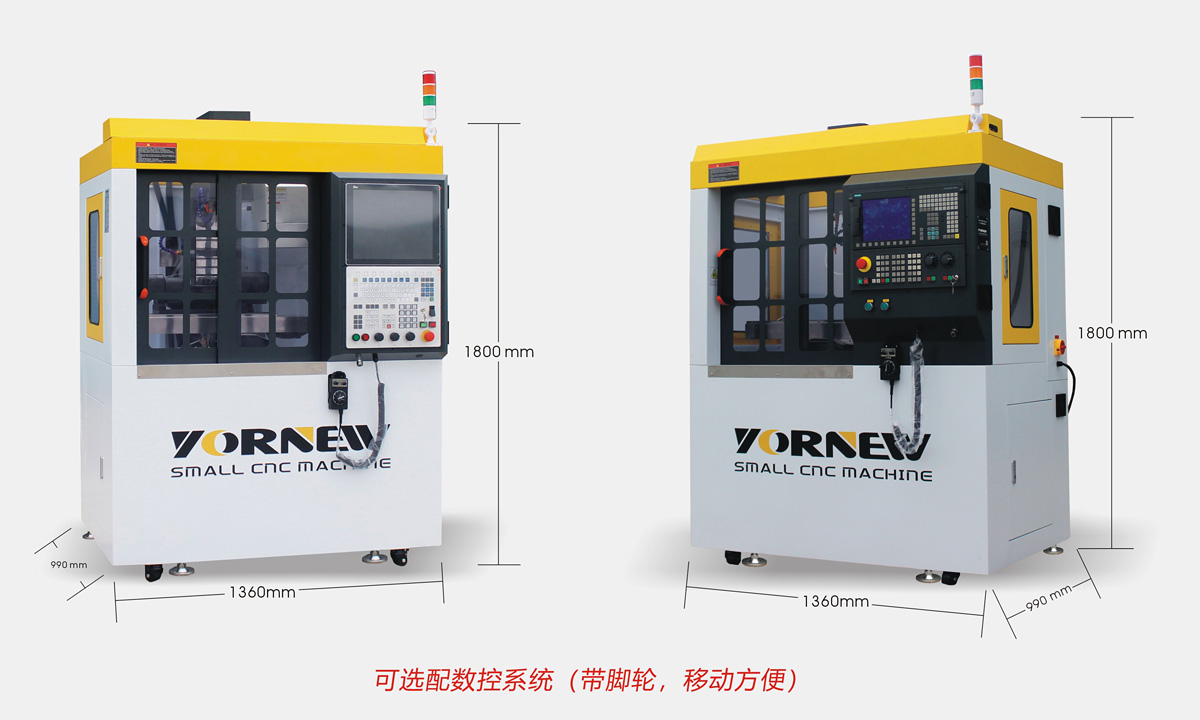

VMC300小型五軸加工中心

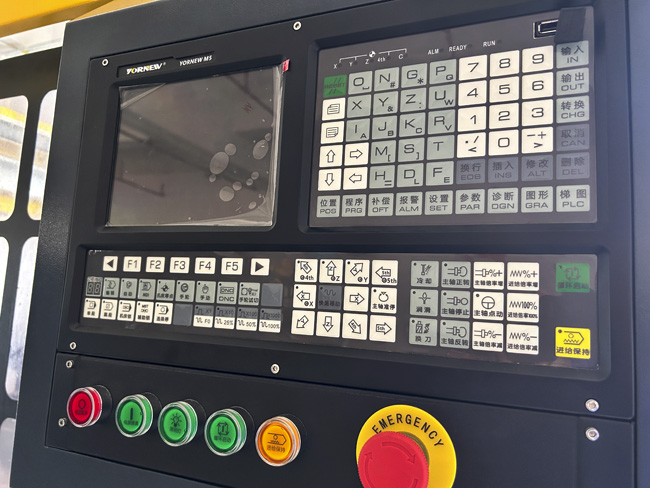

YORNEW M5數控系統

五軸工業數控系統

工業級五軸五聯動數控系統,支持RTCP刀尖跟隨功能;工業面板系統更安全、更穩定、更耐用,完善的自診斷功能,實時顯示出現異常立即報警,保證操作安全性,帶電子手輪方便手動操作,8.4 英寸彩色屏幕,中英文可切換。

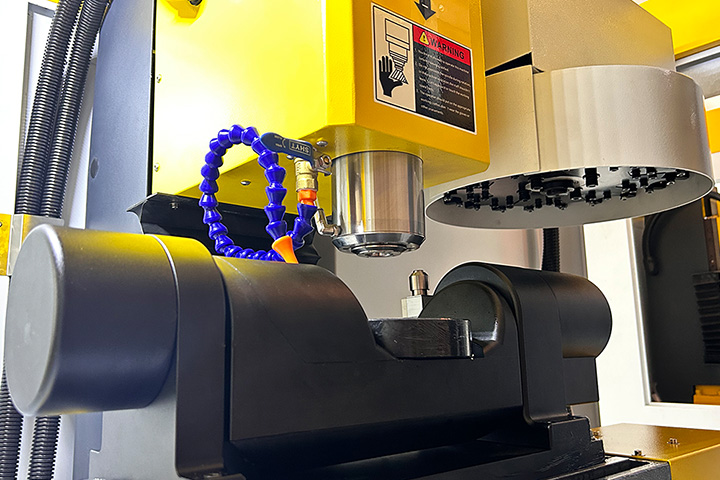

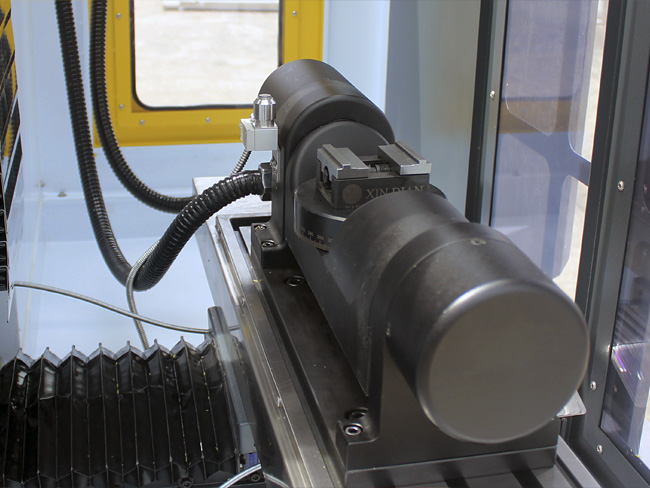

小型五軸轉臺

五軸數控轉臺

采用高精度詣波減速器,精度高、回差間隙小、自鎖能力強,AC軸采用伺服電機,采用插拔式航空接口,靈活方便,實現三軸與五軸功能靈活切換,三軸零件加工需求與五軸零件加工需求的靈活切換。

YORNEW VMC300五軸機床

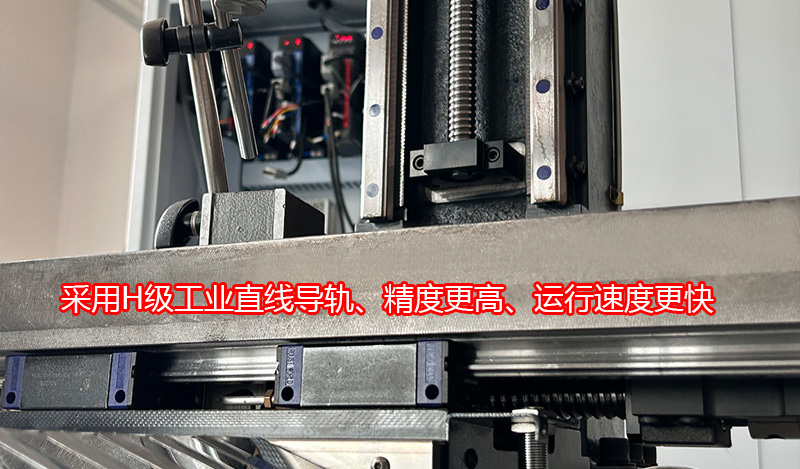

導軌和滾珠絲杠

選用高精度工業級直線導軌和C3級研磨滾珠絲杠,運行速度更快更絲滑,精密更高;配有潤滑系統,用于導軌和絲桿的潤滑,提搞機床壽命,保障機床的精度。

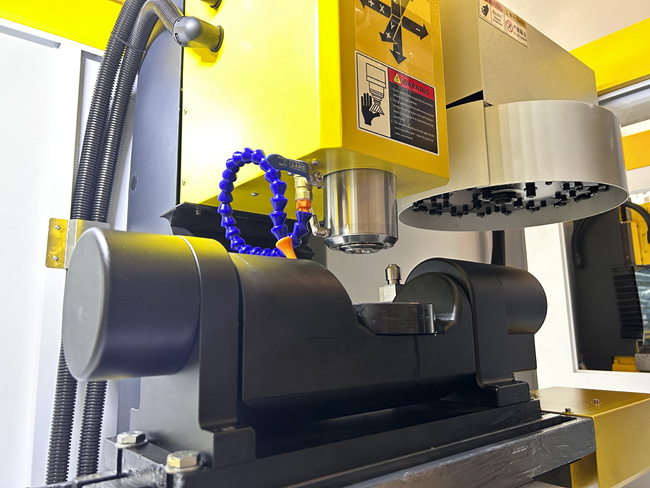

VMC300小型五軸機床主軸

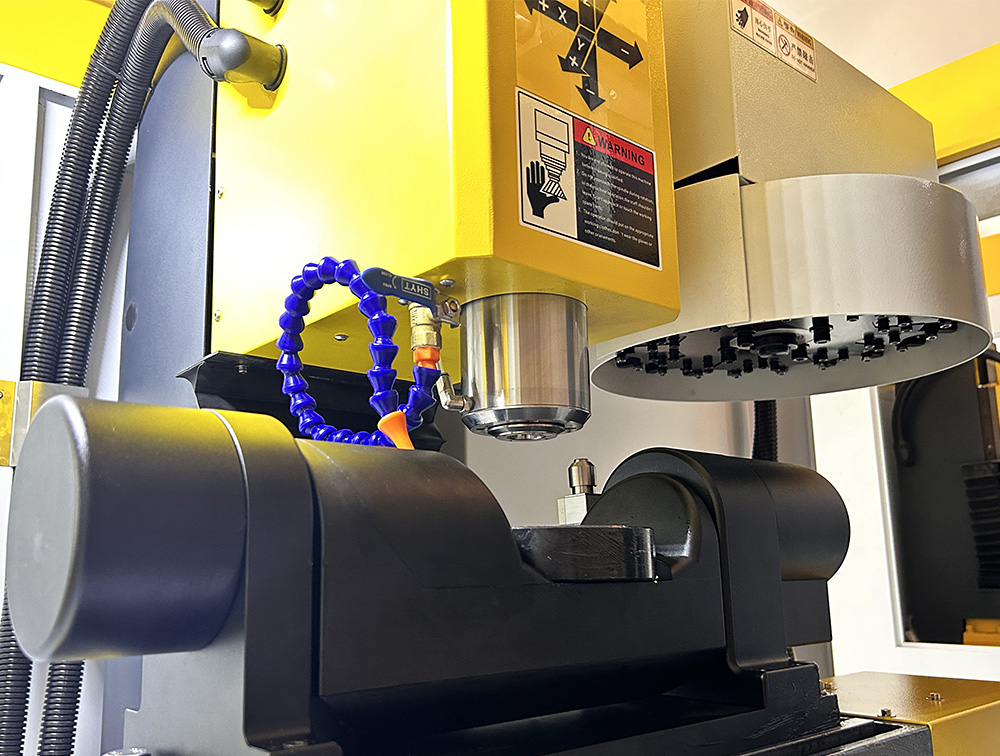

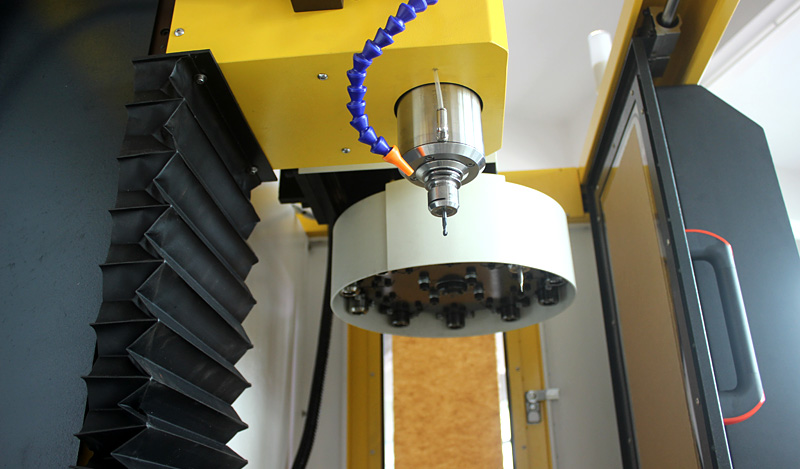

主軸與刀庫

配置ISO20變頻水冷高速主軸,最高轉速達24000r/min,主軸功率達2.2kw,10工位斗笠式刀庫,可以完成各種不同的加工需求,?如銑削、?鉆孔、雕刻等;配備自動對刀儀,提高對刀精度、減少了加工誤差?,節省對刀時間。

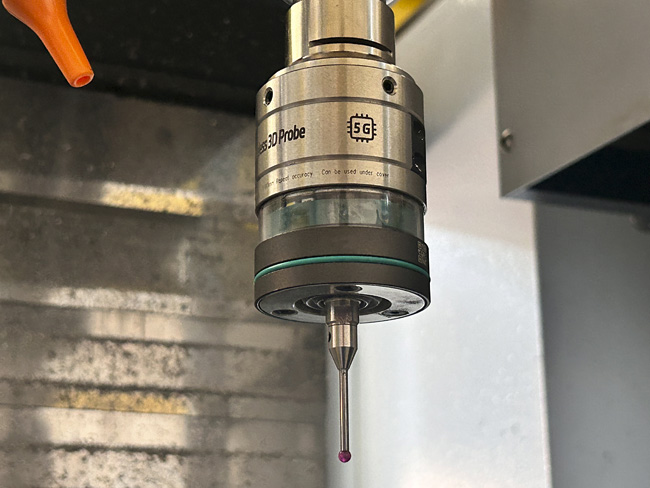

在線測量自動分中

在線測量自動分中

可選配在線測量探頭(測頭),通過在線監測加工過程,及時發現并糾正偏差,確保加工件符合設計規格,可以實現自動分中、自動對頂、角度糾正、方形/圓形工件的自動補償、凹凸臺的深度自動補償功能。

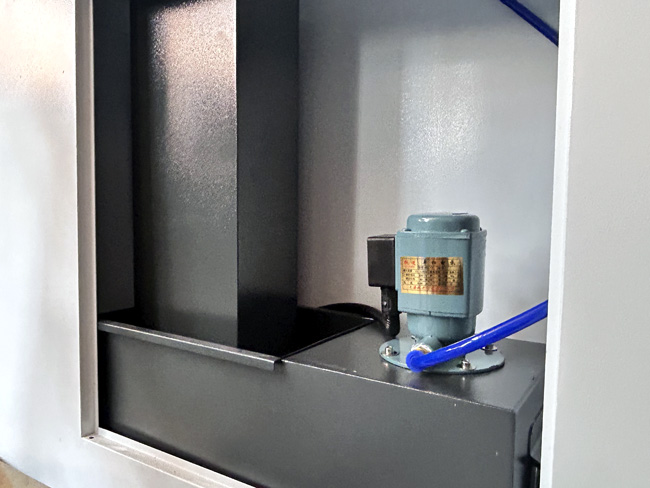

工作冷卻系統

工作冷卻系統

高速切削中,冷卻系統通過循環冷卻液?來降低工件和切削刀具的溫度,有效地帶走熱量,保障工件質量、延長刀具壽命、提高加工效率。?

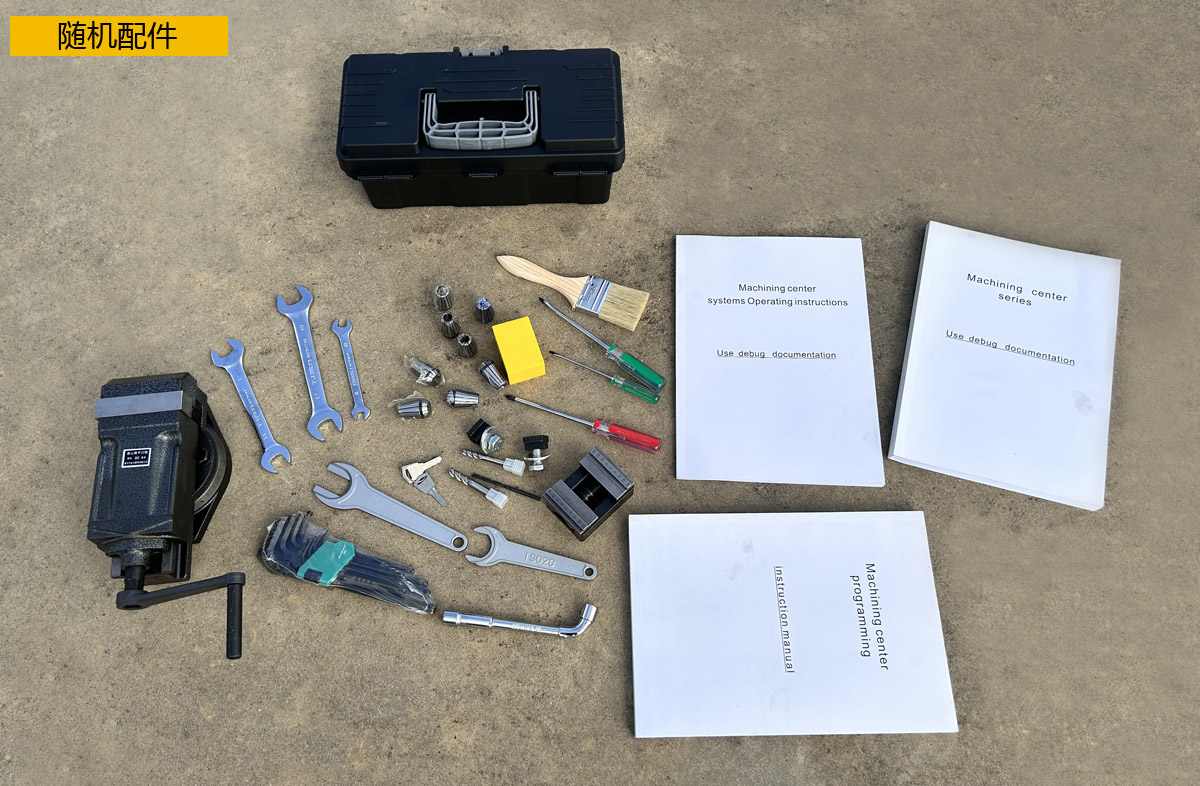

VMC300小型加工中心隨機配件


技術參數

主要性能特點

主要性能特點:通過歐盟CE安全認證、支持RTCP功能、采用高精度H級等磨直線導軌、鑄鐵床身、采用高精度研磨滾珠絲桿;搭載5軸5聯動工業級數控系統;主要加工材料:鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等;帶移動腳 輪。

移動軸精度

重復定位精度:0.01mm
系統分辯率:0.001mm

XYZAC軸行程

橫向(X軸行程):320mm
縱向(Y軸行程):220mm
垂直(Z軸行程):320mm
A軸行程:+30~-120°
C軸行程:360°

五軸轉臺

第4軸最大轉速:60rpm/min

第5軸最大轉速:40rpm/min

第4/5軸定位精度:±1°

第4/5軸重復定位精度:20"

工作臺尺寸

570×170mm/Φ120mm

導軌

H級等磨直線導軌

錐孔跳動精度

2um

最大鉆孔直徑

13mm

最大銑削直徑

13mm

刀庫

斗笠式10工位

軸聯動性

5軸聯動

XYZAC軸電機類型

XYZ軸伺服電機750W

AC軸伺服電機220W

數控系統

YORNEW M5五軸聯動數控系統

RTCP刀尖跟隨功能

支持

自動對刀功能

支持

最快移動速度

8000mm/min

最快切削進給

1-4000mm/min

主軸轉速

100-24000 轉/分鐘

主軸錐度

ISO20

主軸電機功率

2.2KW

整機功率

2.8kw

使用氣壓

0.6Mpa

工件冷卻方式

水冷循環

潤滑系統

自動潤滑系統

使用電源

AC220V/50Hz

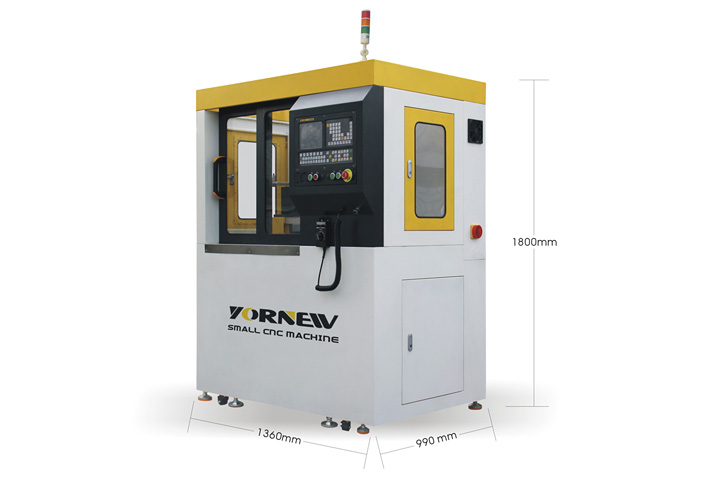

外形尺寸

1360×990×1800 mm

凈重

650 kg

隨機配件

自動對刀儀、主軸冷卻系統、工件冷卻系統、電子手輪、刀柄、刀柄拉釘、刀柄扳手、ER鎖夾頭、麻花鉆頭1把、銑刀2把、平口鉗、五軸自定心虎鉗、雙頭扳手、外六角螺栓、墊圈、T形螺母、腳輪4個,水平腳墊4個,數控系統說明書、數控系統電氣接線說明書、硬件說明書

VMC300小型五軸加工中心

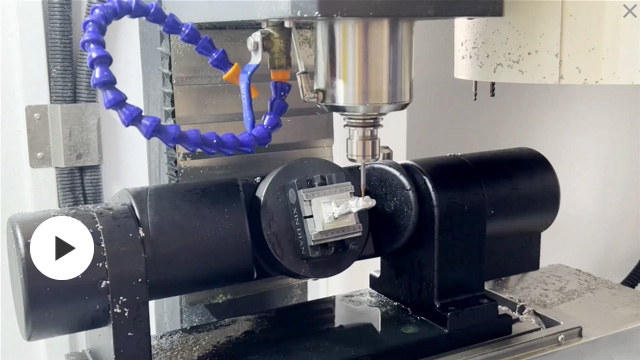

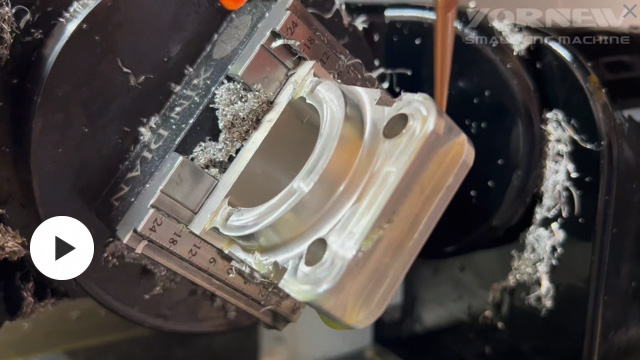

五軸聯動加工

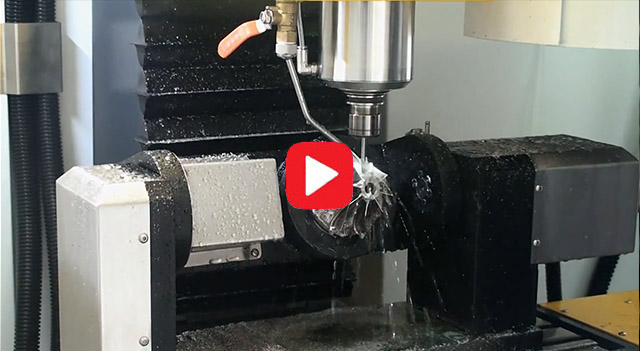

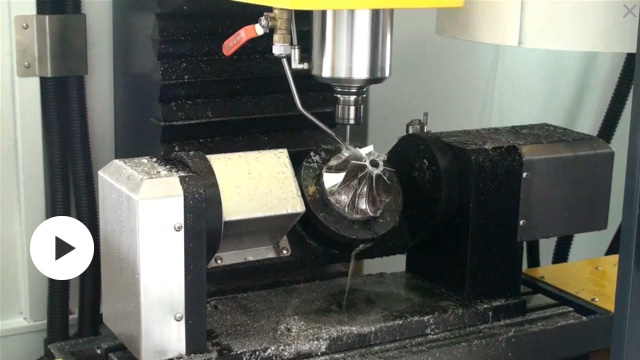

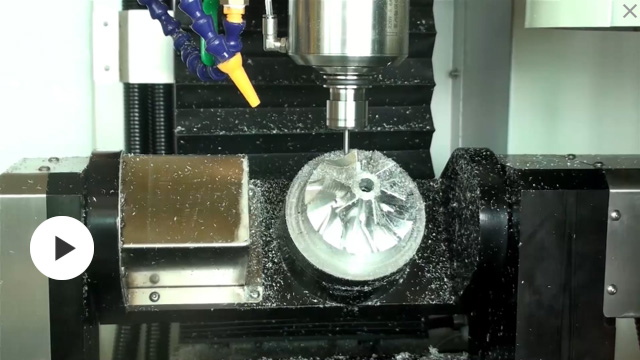

VMC300小型五軸加工中心加工葉輪

五軸加工中心加工葉輪件

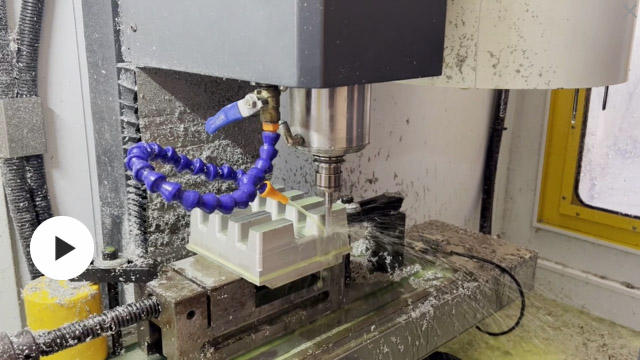

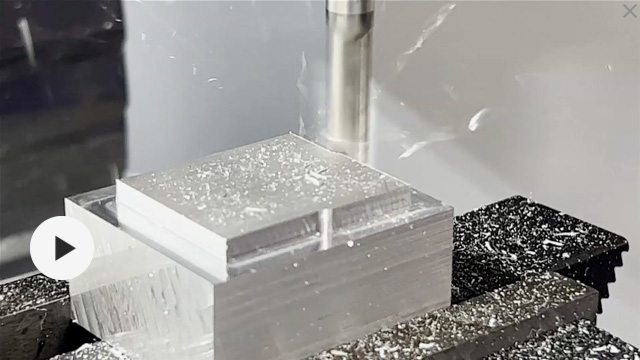

VMC300小型五軸加工中心加工-鋁合金三軸零件加工

鋁合金三軸零件加工

VMC300小型五軸加工中心

五軸加工雕刻加工

VMC300小型五軸加工中心

鋁合金三軸零件加工

VMC300小型五軸加工中心

鋁合金葉輪加工


產品彩頁下載

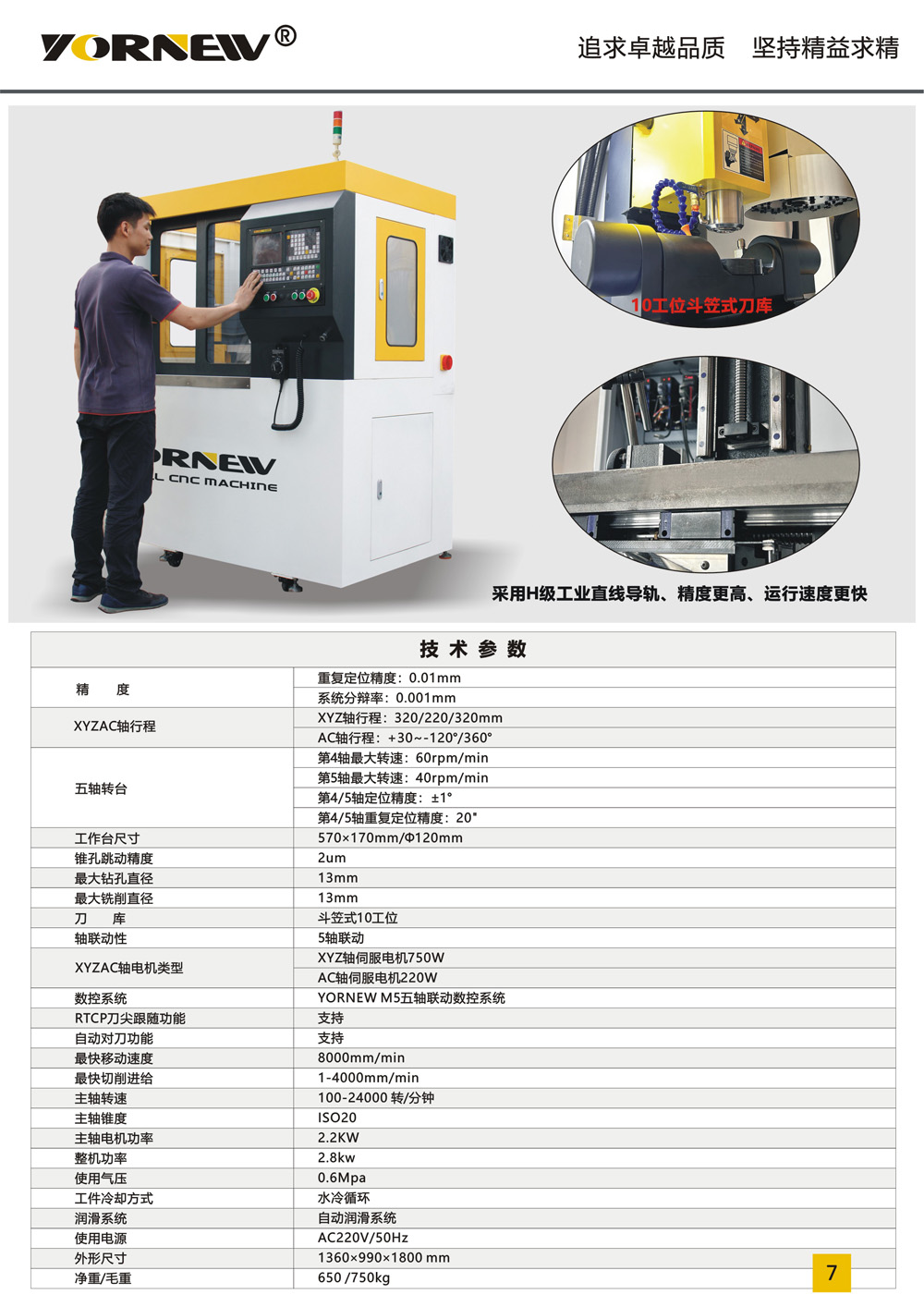

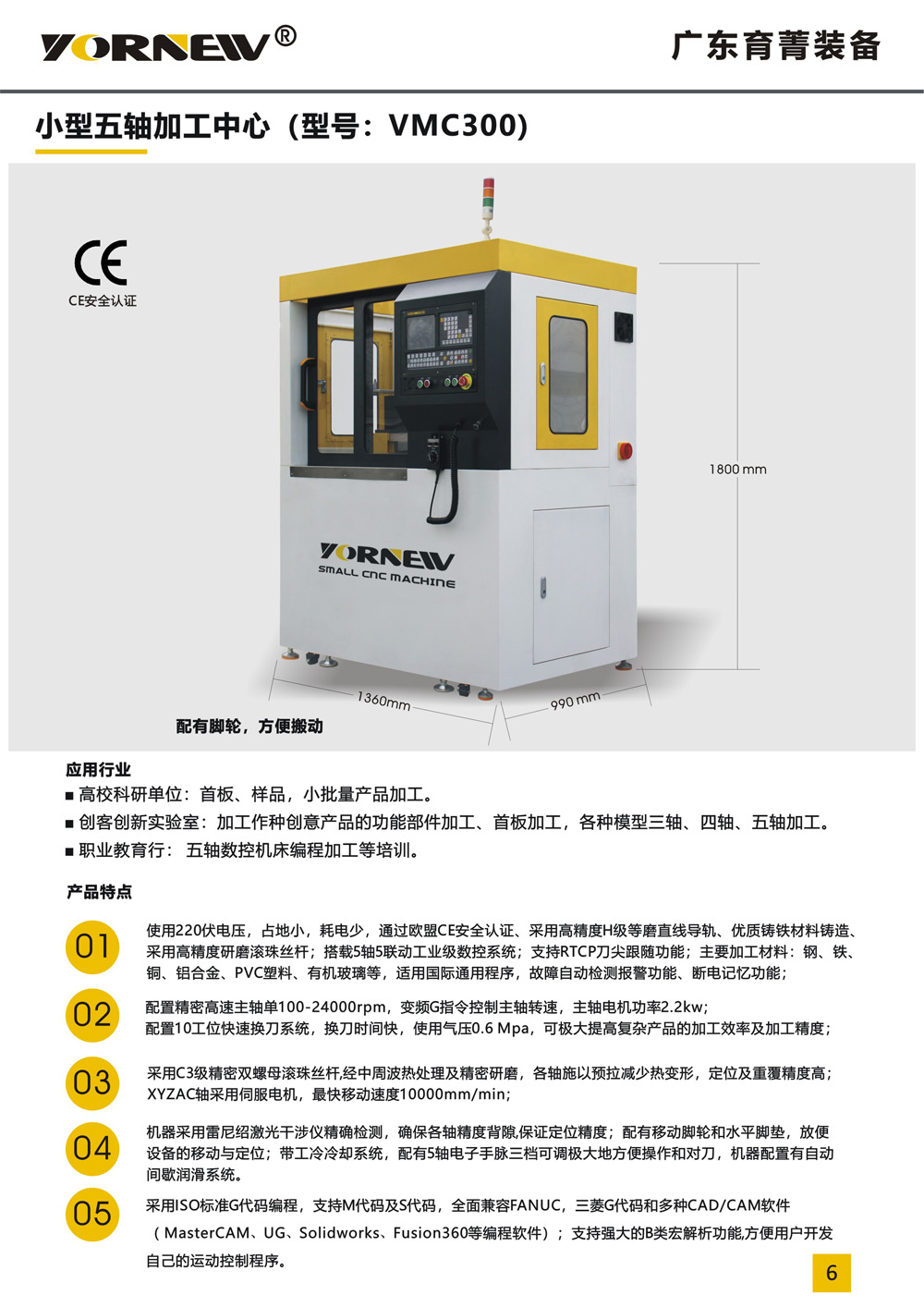

VMC300小型五軸機床產品彩頁

VMC300小型五軸機床產品彩頁
